Czujniki Noraxon Ultium SmartLead – Ultium EMG

Noraxon-SmartLead-akcelerometr

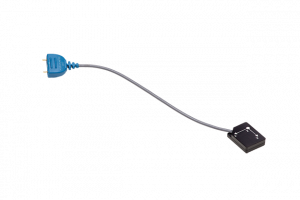

SmartLead – Akcelerometr

SmartLead Ultium akcelerometr jest kompaktowym i lekkim czujnikiem, który został zaprojektowany  do pomiarów ludzi i zwierząt. Dzięki małym rozmiarom (21mm na 16mm) czujnik można łatwo zamocować do dowolnej powierzchni, a dzięki niskiej wadze (8.5g), pozwala na uniknięcie artefaktów związanych z jego własną bezwładnością.
Czujnik może być wykorzystany w celu wykrycia kontaktu z podłożem w trakcie chodu lub biegu, wykrycia wibracji, drżenia pacjenta oraz uderzeń w zależności od specyfiki  sportu.

Dane techniczne
ILOŚĆ OSI POMIAROWYCH3 (X/Y/Z)
CZEĘSTOTLIWOŚĆ PRÓBKOWANIA500/1000 Hz
ZAKRES POMIAROWY+/- 400g
ROZDZIELCZOŚĆ W ZAKRESIE -16g DO + 16g0.000976g
ROZDZIELCZOŚĆ, +16g DO 400g0.0234g
TYPOWY SZUM0.029g RMS
PASMO PRZY PRÓBKOWANIU  500 Hz 0-250 Hz
PASMO PRZY PRÓBKOWANIU 1000 Hz 0-500 Hz
Noraxon-smartlead-analog



SmartLead – wejście analogowe

Wejścia analogowe w systemie Ultium dają możliwość rejestracji danych niepochodzących z systemów Noraxon, z dużą dokładnością i częstotliwością. Jedno wejście analogowe umożliwia zbieranie danych z trzech kanałów jednocześnie. Sygnały są w pełni zsynchronizowane, a częstotliwość próbkowania to 1000Hz na kanał.

Dane techniczne
LICZBA KANAŁÓW WEJŚCIOWYCH 3
CZĘSTOTLIWOŚĆ PRÓBKOWANIA 500/1000 Hz
ZAKRES POMIAROWY+/- 5V lub +/- 20V
ROZDZIELCZOŚĆ0.61 mV
DOKŁADNOŚĆ+/- 2% w pełnej skali
SZUM0.029g RMS
SZUM< 2 mV RMS
Noraxon-smartlead-biomonitor

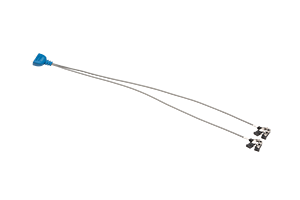

SmartLead – BioMonitor

BioMonitor jest przeznaczony do detekcji EKG, częstotliwości oddechów i temperatury ciała przy wykorzystaniu tylko dwóch elektrod.  Czujnik dostarcza w czasie rzeczywistym  pięć sygnałów: EKG, częstotliwość pracy serca, interwał R-R, respiracja i częstotliwość oddechu.

Dane techniczne
KANAŁY WEJŚCIOWEEKG, częstotliwość pracy serca, interwał R-R, respiracja i częstotliwość oddechu
CZĘSTOTLIWOŚĆ 500/1000 Hz
ZAKRES WEJŚCIOWY +/- 24,000 uV
Noraxon-smartlead-finewire

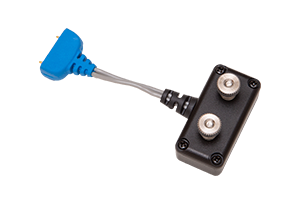

SmartLead – adapter Fine Wire

Adapter do elektrod cienkoigłowych – Fine Wire. Elektrody te służą do oceny mięśni położonych głębiej i używane są zamiennie z elektrodami powierzchniowymi.

Dane techniczne
CAŁKOWITA DŁUGOŚĆ79mm
SZEROKOŚĆ37mm
WYSOKOŚĆ21mm
WAGA12.8g
Noraxon-smartlead-flexiforce

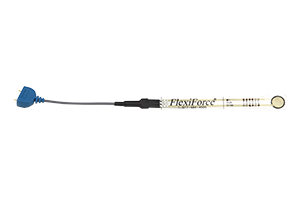

SmartLead – Flexiforce

Czujniki Flexiforce umożliwiają szybką i łatwą analizę siły nacisku. SmartLead działa w połączeniu z cienkim, elastycznym i łatwym w użyciu czujnikiem. Każdy z adapterów SmartLead może zostać połączony z jednym czujnikiem Flexiforce. Czujniki dostępne są w 3 różnych zakresach pomiarowych.

Dane techniczne
LICZBA KANAŁÓW WEJŚCIOWYCH1
CZĘSTOTLIWOŚĆ PRÓBKOWANIA 2000/4000 Hz
ZAKRES WEJŚCIOWY
(3 OPCJE)
0-4.5 N ,  0-111 N ,  0-445 N
ROZDZIELCZOŚĆ0.0004 N (0-4.5 N), 0.04 N (0-111 N), 0.019 N (0-445 N)
LINIOWOŚĆ (BŁĄD)< +/- 5%
POWTARZALNOŚĆ< +/- 2.5% w pełnej skali
HISTEREZA< 4.5% w pełnej skali
Noraxon-smartlead-czujnik-faz-chodu

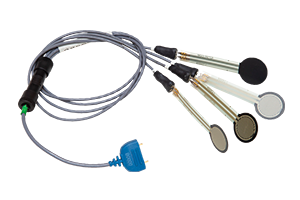

SmartLead – Footswitch FSR czujnik faz chodu

Ultium Footswitch FSR SmartLead służy do wyznaczania kontaktu stopy z podłożem i w dalszej obróbce do wyznaczania zdarzeń w zapisie. Wykorzystanie FSR daje możliwość dowolnego umiejscowienia czujnika.  Każdy SmartLead może być użyty z czterema czujnikami FSR. Czujniki są dostępne w 2 rozmiarach. Powierzchnia czujnika to 1 lub opcjonalnie 1,5 cm kwadratowego.

Dane techniczne
LICZBA KANAŁÓW WEJŚCIOWYCH4
CZĘSTOTLIWOŚĆ PRÓBKOWANIA2000/4000 Hz
POWIERZCHNIA CZUJNIKA 1 cm2 (standard), 1.5 cm2 (opcja)
Noraxon-SmartLead-dynamometr-ręczny



SmartLead – Dynamometr ręczny

Dynamometr ręczny SmartLead wykorzystuje znany rodzaj dynamometru Jamar do testowania siły ścisku ręki. Precyzyjne czujniki siły zwiększają czułość i dokładność pomiarową i umożliwiają pomiar nawet bardzo małych sił ścisku. Dynamometr zaprojektowany w stylu Jamar umożliwia pomiar siły w różnym ustawieniu 35-87 mm.

Dane techniczne
CZĘSTOTLIWOŚĆ PRÓBKOWANIA 2000/4000 Hz
WYMIARYStandardowa konfiguracja Jamar
ZAKRES POMIAROWY90kG
Noraxon-SmartLead - Goniometr



SmartLead – Goniometr

Ultium Goniometr SmartLead jest wykorzystywany przy pomiarach kątów 2D np. kąty w stawach, zgięcie kręgosłupa i inne.

Dane techniczne
ILOŚĆ OSI POMIAROWYCH 2 (X/Y)
CZĘSTOTLIWOŚĆ POMIAROWA500/1000 Hz
NOMINALNY ZAKRES POMIAROWY+/- 150°
ROZDZIELCZOŚĆ0.006°
DOKŁADNOŚĆ+/- 2°
X-Y CROSSTALK< +/- 5% dla wskazań poniżej 60°
Noraxon-SmartLead-liniowy-czujnik-siły

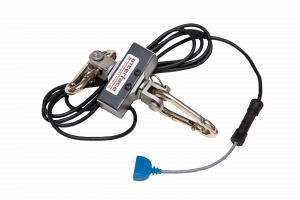

SmartLead – liniowy czujnik siły

Liniowy czujnik siły umożliwia badanie siły wzdłuż jednej osi. Adapter SmartLead dostarczany jest wraz z w pełni skalibrowanym, precyzyjnym czujnikiem siły. Czujniki siły dostępne są w dwóch zakresach pomiarowych do 45 kg (100 lbf) oraz do 226 kg (500 lbf).

Dane techniczne
LICZBA KANAŁÓW WEJŚCIOWYCH1
CZĘSTOTLIWOŚĆ PRÓBKOWANIA1000/4000 Hz
ZAKRES WEJŚCIOWY(100 LBF LOAD CELL)+/- 445 N
ZAKRES WEJŚCIOWY (500 LBF LOAD CELL)+/- 2224 N
ROZDZIELCZOŚĆ  0,0073 KG
Noraxon-smartlead-wkładki



SmartLead – wkładki do butów

Wkładki SmartLead dostarczają użytkownikom systemu Ultium przystępnego cenowo rozwiązania do:
● wykrycia kontaktu oraz określenia ilościowego siły w trakcie chodu, biegu oraz innych dynamicznych ćwiczeń
● relatywnego (w odniesieniu do masy ciała)  określenia obciążenia podczas balansu jedno i dwustronnych ćwiczeń

Zastosowanie:
● określenie asymetrii zarówno w statyce jak i dynamice,
● analiza chodu i biegu,
● analiza wychwiań ciała.

Dostępne rozmiary:
● S – Mały,
● M – Średni,
● L – Duży,
● XL – Bardzo duży.

Dane techniczne
ZAKRES POMIAROWY0-51.7 N/cm2
CZĘSTOTLIWOŚĆ PRÓBKOWANIA250/500 Hz (8 stref) 500/1000 Hz (4 strefy)
ROZMIARY WKŁADEK4 dostępne rozmiary
GRUBOŚĆ WKŁADKI3.5 mm
MAKSYMALNY NACISK (PRZED USZKODZENIEM)68.9 N/cm2
BŁĄD< 5% w pełnej skali
HISTEREZA< 2%
